المواصفات الكهربائية | ||||
نطاق التردد (ميجاهرتز) | 2 × 690–960 (R1، R2) | |||
690-803 | 791-862 | 880-960 | ||
الاستقطاب | ±45 درجة | |||
ميل كهربائي للأسفل () | 2-12، قابلة للتعديل بشكل مستقل ومستمر | |||
الكسب (ديسيبل) | عند منتصف الميل | 16.1 | 16.7 | 17.1 |
بشكل عام، تيلاتس | 16.0±0.7 | 16.6±0.7 | 17.0±0.6 | |
كبح الفصوص الجانبية للفص الجانبي الأول فوق الحزمة الرئيسية (ديسيبل) | >15 | >15 | >15 | |
عرض الحزمة الأفقية 3 ديسيبل (°) | 66±7 | 61±6 | 61±6 | |
عرض الحزمة الرأسية 3 ديسيبل (°) | 8.8±0.8 | 8.1±0.5 | 7.2±0.6 | |
نسبة الاستقطاب المتقاطع، 0° (ديسيبل) | >18 | >18 | >18 | |
نسبة الصوت الأمامي إلى الخلفي، ±30 درجة (ديسيبل) | >21 | >21 | >21 | |
نسبة الموجة المرتدة | ≤1.5 | |||
التداخل بين التشكيلات IM3 (ديسيبل) | ≤-153 (2 x 43 dBm carrier) | |||
عزل القطب المتقاطع (ديسيبل) | ≥25 (R1، R2)؛ | |||
عزل النطاقات (ديسيبل) | ≥25 | |||
أقصى طاقة لكل منفذ (واط) | 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) | |||
المعاوقة (Ω) | 50 | |||
التأريض | تأريض التيار المستمر | |||
تستند القيم إلى توصيات NGMN بشأن معايير هوائيات محطات القاعدة V12.0 (BASTA V12.0) | ||||
المواصفات الكهربائية لتقنية TDD LTE | |||
معايير الإشعاع | نطاق التردد (ميجاهرتز) | 2300-2690(Y1) | |
عارضة عمودية مفردة | الكسب (ديسيبل) | 15.3±1.0 | |
عرض الحزمة الأفقية 3 ديسيبل (°) | 95±15 | ||
نسبة الأمام إلى الخلف، ±30 درجة (ديسيبل) | >23 | ||
نسبة الاستقطاب المتقاطع، 0° (ديسيبل) | >18 | ||
عرض الحزمة الرأسية 3 ديسيبل (°) | 5.7±0.7 | ||
كبح الفصوص الجانبية للفص الجانبي الأول فوق الحزمة الرئيسية (ديسيبل) | >16 | ||
شعاع بث بزاوية 65 درجة | الكسب (ديسيبل) | 16.4±1.4 | |
عرض الحزمة الأفقية 3 ديسيبل (°) | 68±13 | ||
نسبة الأمام إلى الخلف، ±30 درجة (ديسيبل) | >23 | ||
عرض الحزمة الرأسية 3 ديسيبل (°) | 5.6±0.6 | ||
كبح الفصوص الجانبية للفص الجانبي الأول فوق الحزمة الرئيسية (ديسيبل) | >16 | ||
عارضة الخدمة | كسب الشعاع في اتجاه 0° (ديسيبل) | 19.7±1.0 | |
اتجاه 0°، شعاع أفقي، عرض الشعاع 3 ديسيبل (°) | 27 | ||
اتجاه 0°، كبح الفصوص الجانبية الأفقية للشعاع (ديسيبل) | >16 | ||
شعاع اتجاه 0 درجةنسبة الأمام إلى الخلف، ±30 درجة (ديسيبل) | >25 | ||
نسبة الاستقطاب المتقاطع للشعاع عند اتجاه 0° (ديسيبل) | >18 | ||
المواصفات الميكانيكية | |
النوع الصحيح | مدمجRET (AISG2.0/3GPP) |
موصلات AISG (مدخل واحد ومخرج واحد) | 2 × 8 دبابيس (المدخل: ذكر؛ المخرج: أنثى) |

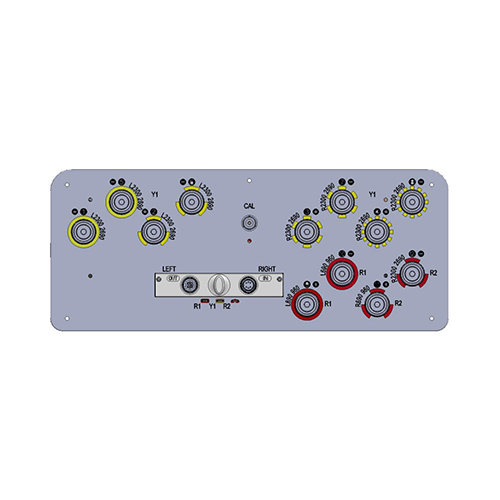

موصل | 12 × 7/16 أنثى، كال: 1 × أنثى N، أسفل |
أبعاد الهوائي (الارتفاع × العرض × العمق) (مم) | 2560 × 469 × 185 |
أبعاد التعبئة (الارتفاع × العرض × العمق) (مم) | 2850 × 535 × 247 |
وزن الهوائي (كجم) | 40 |
وزن المشابك (كجم) | 6.3 |
قطر عمود التركيب (مم) | و50 -و110 |
لقد وجدنا المادة | الألياف الزجاجية |
ألوان زاهية | رمادي فاتح |
درجة حرارة التشغيل (درجة مئوية) | من -40 إلى +70 |
حمل الرياح عند42م/ث (نيوتن) | 1440/ 521/ 1528 (أمامي/ جانبي/ خلفي) |
أقصى سرعة رياح تشغيلية (كم/ساعة) | 200 |
