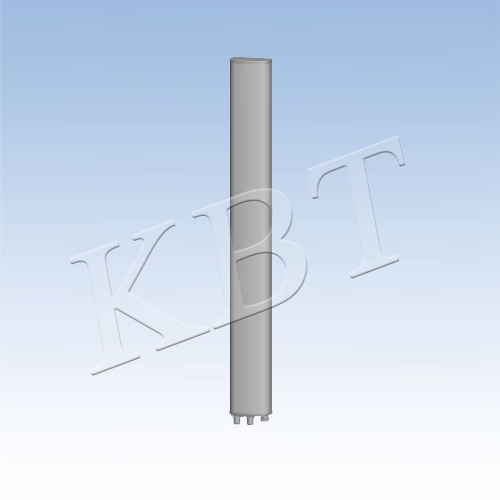

XPol 1710~2690 ميجاهرتز 65°18ديسيبل 0°-12°Tميل
المواصفات الكهربائية | KBT65DP18-1727FE | |||
نطاق التردد (ميجاهرتز) | 1710~1990 | 1920~2200 | 2200~2490 | 2490~2690 |
الاستقطاب | ±45° | |||
الكسب (ديسيبل) | 2×17.3 | 2×17.8 | 2×18.2 | 2×18 |
زاوية الميل الكهربائي للأسفل (°) | 0١٢ | |||

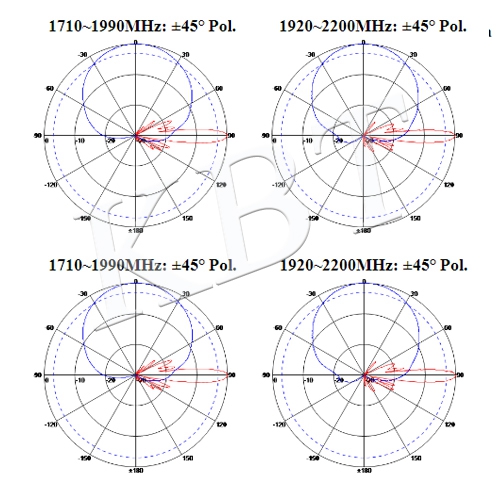

عرض الحزمة بنصف القدرة (°) | أفقي: 68 رَأسِيّ:7.5 | أفقي: 65 عمودي:7 | أفقي: 60 رَأسِيّ:6.5 | أفقي: 60 رَأسِيّ:6 |
كبح الفصوص الجانبية لأول فص جانبي أعلى من الحزمة الرئيسية (ديسيبل) | 0°…4°…8°…12° 16...15...15...14 | |||
نسبة الإشارة الأمامية إلى الخلفية (ديسيبل) | ≥25 | |||
التمييز بين الأقطاب المتقاطعة (ديسيبل) | ≥15(±60°≥10) | |||
العزل (ديسيبل) | ≥28 | |||
المعاوقة (Ω) | 50 | |||
نسبة الموجة المرتدة | ≤1.5 | |||
التعديل البيني IM3 (2حامل ×43 ديسيبل) | ≤-150 ديسيبل | |||
أقصى قدرة (واط) | 300 | |||
الحماية من الصواعق | أرضي DC | |||
المواصفات الميكانيكية | |
موصل | 2×7/16DIN أنثى |
موضع الموصل | قاع |
ارتفاعالعرض/العمق (مم) | 1400×160×80 |
حجم التعبئة (مم) | 1600×210×165 |
الوزن (كجم) | 12 |
لقد وجدنا المادة | الألياف الزجاجية |
ألوان زاهية | رمادي |
الميل الميكانيكي (°) | 0~15 |
درجة حرارة التشغيل (درجة مئوية) | -40~60 |
سرعة الرياح المقدرة (م/ث) | 60 |
قطر العمود المناسب (مم) | 50~80 |
طقم التثبيت | JM-1800جمع |
ضبط الميل الكهربائي للأسفل | يدوياً أو عن طريق وحدة التحكم عن بعد الاختيارية |
